多通道軸向型粗粉分離器
產品詳細介紹
1 型號說明
WL-CB-I-Ф
WL:設計代號
CB:防爆型粗粉分離器縮寫
I:系列號
Ф:規格
2 適用條件
2.1 鋼球磨煤機配置2.2 煙煤、貧煤、無煙煤、褐煤
2.3 煤粉細度 R90=3-40%
2.4 按標準設計進出口管徑
3 結構特點
3.1 三級分離,撞擊分離,重力分離,雙重離心分離。3.2 分級分層的雙重離心分離,有效煤粉細度并提高制粉系統出力。
3.3 多通道,增加了分離器的在效工作容積。
3.4 內部無積粉死角,防止內錐積粉,能適用高揮發份煤種又能適用無煙煤。
3.5 階錐式撞擊帽,有效降低分離器外錐體中部的磨損。
3.6 軸向布置可調分離葉片,煤粉細度。
3.7 提高煤粉均勻性系數。
3.8 裙式內錐體中,含粉氣流具有"自我清洗再分離"效應，降低循環倍率，提高出力，降低阻力和制粉單耗。
3.9 8度仰角布置頂蓋，改善分離器出口處磨損。
3.10 出口管內置阻旋柵,消除分離器出口余旋,防止出口管段磨損。
3.11 容積強度960-4060立方米/立方米·時,有效分離空間。
4 性能指標
4.1 效率≥70%4.2 阻力系數3-4
4.3 進出口管流速:16-18米/秒
4.4 循環倍率:1.3-1.8
4.5 煤粉細度調節系數:>5
4.6 煤粉均勻性改善系數:1.17
5 選型方法
當R90>13%時候,A=44.45R90<12%時,A=81.8
式中 D 分離器直徑
QH 風量(m3/h)
K=0.973(結構系數)
A* R90+790為容積強度(VC)

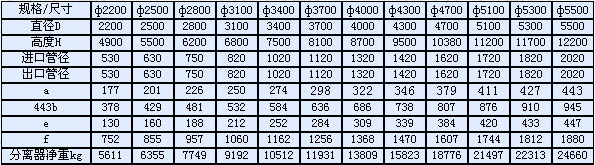

按上述公式計算出分離器內徑，按表格1選定規格。
二 HW-CB-I、II、III系列軸向型粗粉分離器及改進型
1 型號說明 HW-CB-I-Ф
HW:設計代號 CB:防爆型粗粉分離器縮寫 I:系列號 Ф:規格
2 設備性能 ： 采用軸向布置分離葉片，加大圓筒空間，與過去徑向型相比，分離效果好，改善煤粉均勻程度，減少回粉循環倍率，可以相應提高磨媒機出力，降低分離器阻力和制粉單耗。
3 結構特點：
1、 增大分離器容積，降低容積強度；
2、軸向式折向門，開角45度；
3、進出管流速取16-18m/s，以降低阻力；
4、內錐體上加一可以上下調整的錐形帽，可以粗調媒粉細度；
5、內錐回粉裝置采用籬片式結構，避免縫隙堵塞；
6、折向門和錐帽調整桿單獨調整。
4 適用條件：
1、 按中等煙煤為設計依據，推薦可適用于各類煤種（其R90=6-28%范圍內）；
2、阻力系數為5-7；
3、有防爆型和非防止爆型兩類供選用；
4、煤粉細度調節系數ε>5。
5、規格選擇： 1、公式選擇：先根據煤質，按制粉系統計算標準選定煤粉細度R90，再按公式（1）計算采用的容積強度Qtf/v，此值應在下表推薦的范圍內。
