產品詳細介紹

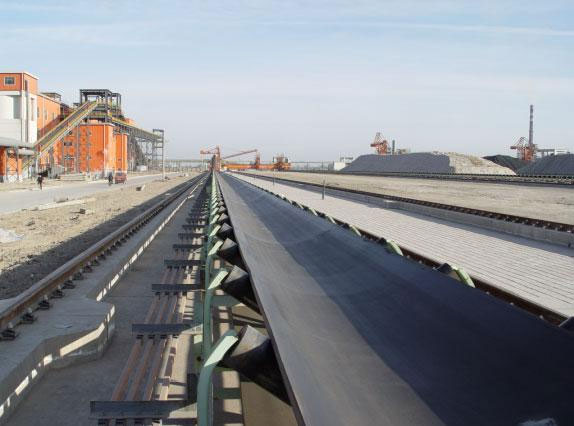

DTII型固定式帶式輸送機是機械工業部北京起重運輸機械研究所在TD75型固定式帶式輸送機基礎上于1994年設計并編制完成的一套帶式輸送機，設計上更加理性。DTII型固定式帶式輸送機均按部件系列設計，輸送系統整體設計者可根據輸送工藝要求按不同地形、工況進行選型設計并組合成整套輸送系統。本系列部件滿足水平、傾斜、凸弧、凹弧、直線段組合的輸送形式。
應用范圍
DTII型固定式帶式輸送機是通用型系列產品，廣泛應用在冶金、礦山、煤炭、港口、電站、建材、化工、輕工、石油等各個行業，用來輸送散狀物料或成件物品。根椐輸送工藝的要求，可以單機輸送，也可以多臺或與其它輸送機組成水平或傾斜的輸送系統，可輸送堆積密度在0.5～2.5t/m3的物料。
DTII型固定式帶式輸送機適用的工作環境溫度為—25～+40℃。對于在特殊環境中工作的帶式輸送機，如要具有耐熱、耐寒、防水、防腐、防爆、阻燃等條件，應另行采取相應的防護措施。
DTII型固定式帶式輸送機均按部件系列進行設計。設計者可根據輸送工藝要求，按不同的地形、工況進行選型設計并組合成整臺輸送機。
本系列部件可滿足水平及傾斜輸送的要求，也可采用帶凸弧、凹弧段與直線段組合的輸送形式。
DTII型固定式帶式輸送機允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角，也取決于大塊物料出現的頻率。各種帶寬適用的塊度，本系列推薦按表1選取。當輸送硬巖時，帶寬超過1200mm后，一般應限制在350mm，而不能隨帶寬的增長而加大。
表1 各種帶寬適用的塊度
注：塊度尺寸系指物料塊線性尺寸。
產品規格及主要參數 產品名稱：DTII型固定式帶式輸送機。 產品規格：產品規格見表2。
表2 產品規格
與傳動功率：傳動型式與傳動功率的關系見表3。

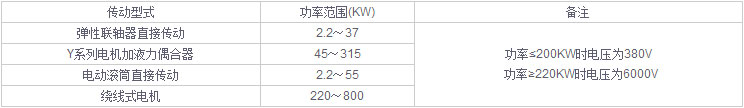

表3 傳動型式與傳動功率的關系
注：除電動滾筒直接傳動外，其余傳動型式均配相應的減速器。
DTⅡ型固定式帶式輸送機
帶速v（m/s），帶寬B（mm）與輸送能力Iv（m3/h）的匹配關系：
注：1、輸送能力Iv值系按水平運輸，動堆積角θ=20o，托輥槽角λ=35o時計算。
2、表中帶速（4.5）、（5.6）為非標準值，一般不推薦選用。
